пятница, 13 апреля 2018 г.

EonStor GS 4000 – мощное решение для смешанных рабочих задач



С ростом данных все больше предприятий сталкиваются с необходимостью преобразования их ИТ-инфраструктуры. Семейство EonStor GS - это решение высокой доступности с поддержкой сторонних корпоративных дисков SAS и SATA, которые специально предназначены для корпоративных задач. Массивы GS обеспечивают коммуникационных интерфейсов в локальных средах SAN и NAS для полной совместимости со всеми приложениями и быстрого и надежного обмена данными и качества передачи данных. Сегодня мы хотим подробно рассказать о серии GS 4000, системы хранения данных сочетают в себе высокую производительность и большое количество портов.




                                                                 Портфолио Семейства EonStor GS

EonStor GS 4000 является основой мощного решения с высокой производительностью, гибкостью и высокой расширяемостью для эффективного повышения общей производительности. Используя мощь многоядерного процессора Intel Xeon-D, он обеспечивает до 450 тыс. IOPS и 11 000 МБ / с для среды SAN и 6800 МБ/с для пропускной способности NAS. Кроме того, предлагая гибридные функции, такие как SSD-кэш, автоматическое распределение по уровням данных и незаметный протокольный переход между локальными NAS и SAN. Его высокая производительность идеально подходит для корпоративных приложений, таких как база данных, виртуализация, редактирование видео, совместное использование файлов.

GS 4016 вид спереди

GS 4016 вид сзади



Тестирование


Высокопроизводительный SAN и NAS в одном

Унифицированное хранилище EonStor GS основано на технологии RAID блочного уровня с файловой системой XFS.  Блочное унифицированное хранилище обеспечивает лучшую производительность и время отклика для приложений на основе блоков, таких как базы данных, обмен данными и виртуализация. Файловая система XFS позволяет пользователям легко масштабировать свои файловые доли, чтобы справиться с огромным ростом данных. По сравнению с другими файловыми системами его основным преимуществом является поддержка совместного использования файлов большой емкости и плавный поток данных, что позволяет пользователю удобство. Ниже приведены результаты тестирования производительности.

Тип диска
Кол-во дисков
Кол-во ЛД
Кол-во пулов
Кол-во томов
Кол-во серверов
GS 4000T
SAS 10K HDD
64
4
4
4
4
SSD
20
2
2
8
4
Конфигурация для тестирования производительности SAN

Тип диска
Кол-во дисков
Кол-во ЛД
Кол-во пулов
Кол-во томов
Кол-во папок
Кол-во серверов
GS 4000T
SAS 10K HDD
64
4
4
4
8 для CIFS
64 для NFS
4
Конфигурация для тестирования производительности NAS


Тестирование SAN c SSD дисками



GS 4000T
Производительность SAN c SSD (16Гбит/с FC)
Диски
I/O конфигурация
I/O размер
RAID 5
IOPS
20* SAS SSD
100% Случайное Чтение
4KB
444,686
100% Случайная Запись
4KB
98,255
100% Случайное Чтение
32KB
256,135
100% Случайная Запись
32KB
45,103
Базы данных
(60% Чтение и 40% Запись)
8KB
161,749
VDI
(20% Read and 80% Write)
4KB
114,464
*Протестировано с помощью IOmeter

Структура на каждый контроллер


Тестирование SAN c HDD дисками


GS 4000T
Производительность SAN c HDD (16Гбит/с FC)
Диски
I/O конфигурация
I/O размер
RAID 5
IOPS
64* SAS HDD
(10K RPM)
Случайное Чтение
4KB
19,435
Случайная Запись
4KB
9,259
Случайное Чтение
8KB
17,636
Случайная Запись
8KB
8,348
Случайное Чтение
64KB
13,159
Случайная Запись
64KB
5,063
Базы данных
(60% Чтение и 40% Запись)
8KB
12,909
VDI
(20% Чтение и 80% Запись)
4KB
9,655
I/O конфигурация
I/O размер
RAID 5
МБ/с
Последовательное Чтение
1MБ
11,348
Последовательная запись
1MБ
6,447
*Протестировано с помощью IOmeter

Структура на каждый контроллер


Тестирование CIFS c HDD дисками


GS 4000T
NAS производительность - CIFS (10Гбит/с Ethernet)
Диски
I/O конфигурация
I/O размер
RAID 5
MБ/с
64*SAS HDD
(10K RPM)
Последовательное Чтение
1MB
6,867
Последовательная запись
1MB
3,576
Последовательное Чтение
512KB
6,915
Последовательная запись
512KB
3,550
*Протестировано с помощью IOmeter

Структура на каждый контроллер


Тестирование NFS с HDD дисками


GS 4000T
NAS производительность - NFS (10Гбит/с Ethernet)
Drive Type
I/O Behavior
I/O Size
RAID 5
MB/s
64*SAS HDD
(10K RPM)
Последовательное Чтение
1MB
6,858
Последовательная запись
1MB
2,776
Последовательное Чтение
512KB
6,683
Последовательная запись
512KB
2,779
*Результаты Iometer

Структура на каждый контроллер


EonOne – новое ПО для управления хранением


EonOne - программное обеспечение для управления системами хранения EonStor GS, которое помогает пользователям повысить эффективность хранения, обслуживания и производительности. Интуитивно понятный интерфейс позволяет централизованно управлять несколькими системами одновременно, контролировать производительность и использование мощности, а также совершать все конфигурации, связанные с системой.

EonOne GUI


Богатый выбор Хост плат


Для широкого спектра корпоративных приложений требуются коммуникационные интерфейсы, которые отличаются для каждого приложения. Infortrend предоставляет богатые коммуникационные интерфейсы в средах SAN, включая FC 16Гбит/с, FC 8Гбит/с, iSCSI 40Гбит/с, iSCSI 10Гбит/с, iSCSI 1Гбит/с, InfiniBand 56Гбит/с и SAS 12Гбит/с для обеспечения полной совместимости со всеми приложениями. Кроме того, порты 40-гигабитные Ethernet/10-гигабитные Ethernet/1-гигабитные Ethernet также предлагаются в сетевых средах для обеспечения быстрого и надежного обмена данными и качества передачи данных.



Высокая Масштабируемость


С прогрессом информации объем корпоративных данных стремительно растет. Массив GS 4000 может распределять емкость системы в соответствии с фактическими требованиями и в сочетании с корпусами расширения высокой плотности для поддержки до 864 дисков, что примерно равносильно 8 ПБ для локального хранилища.


Различные JBORD


Технические характеристики EonStor GS 4000


Форм-фактор
3U 16-bay, 2U 24-bay
Контроллер
Два RAID-контроллера
Процессор
Xeon D-1500
Хост-порты
·         Штатные:
16 x 10Гбит/с iSCSI порты, 16 x 8 Гбит/с FC порты, 8 x 16 Гбит/с FC порты или 16 x 10Гбит/c FCoE порты

Опциональные:
8 x 12Гбит/с SAS порты (4 на контроллер)
·         16 x 1Гбит/с iSCSI порты (8 на контроллер)
·         8 or 16 x 10Гбит/с iSCSI порты/ SFP+ (4 или 8 на контроллер)
·         8 x 10Гбит/с iSCSI порты/ RJ-45 (4 на контроллер)
·         16 x 10Гбит/с FCoE порты (8 на контроллер)
·         16 x 8Гбит/с FC порты (8 на контроллер)*
·         8 x 16Гбит/с FC порты (4 на контроллер)*
*Поддержка режимов point-to-point и свитч.
Память кэш
По умолчанию DDR4 16ГБ и до 32ГБ, 64ГБ, 128ГБ или 256ГБ
Методы резервного копирования кэша
Суперконденсатор + Флэш-модуль
Макс. кол-во дисков
·         GS 4024B
На систему: 24
С дополнительными JBOD: 864

         ·         GS 4016
На систему: 16
С дополнительными JBOD: 856
Интерфейс
SAS 12Гбит/с
Расширенные возможности дисков
Поддержка S.M.A.R.T. (Технология самоконтроля, анализа и отчетности)
Автоматическое переназначение плохих секторов
Выделенная пропускная способность для каждого подключенного диска
Поддержка дисков
·         2.5" SAS SSD
·         2.5" SATA SSD*
·         2.5" 10,000RPM SAS диски
·         3.5" 7,200 RPM NL-SAS диски
·         3.5" 7,200 RPM SATA диски*

* Плата MUX требуется при использовании дисков SATA
** Для получения последних сведений о совместимости см. Таблица совместимости
Поддержка протоколов
Протоколы файлового уровня:
-CIFS/ SMB
-AFP
-NFS
-FTP
-FXP
-WebDAV
Протоколы блочного уровня:
-FC
-FCoE
-iSCSI
-InfiniBand
-SAS
Объектный протокол:
-REST API
Шлюзы облачного хранения
Поддержка интеграции со следующими облачными провайдерами:
- Amazon S3
- Microsoft Azure
- Google Cloud Platform
- Alibaba AliCloud
- OpenStack
Возможности RAID
Глобальный, выделенный или локальный «горячий» резерв
Поддержка RAID уровней: RAID 0, 1 (0+1), 3, 5, 6, 10, 30, 50, 60
·         Онлайн расширение с помощью:
o     - Добавление новых дисков
o     - Копирование и замена дисков дисками большей емкости
·         RAID миграция
Конфигурируемый размер страйпа и политика записи для каждой системы
·         Интеллектуальная система управления дисками
·          - В «деградированном режиме»: пропускает непоправимые блоки для продолжения перестройки
·          - В обычном функционировании: проверка и ремонт блоков данных
Службы данных
«Тонкое» выделение ресурсов
Самошифруемые диски (SED)
Локальная репликация**: Моментальные снимки,
Копирование/зеркалирование тома
SSD кэш (опционально)
Автоматическое распределение по уровням (опционально)
Удаленная репликация (опционально): Синхронная или асинхронная
**Доступно со стандартное лицензией и опционально с расширенной лицензией
Встроенные приложения
File explorer
Proxy server
Syslog server
VPN server
SyncCloud
LDAP server
NVR server
Управление правами доступа
User account management
Group management
Folder management - folder access control
Quota management
Integration with Window AD and LDAP
Уведомления
Электронная почта
SNMP traps
Блоки питания
Отказоустойчивый БП 1+1 530 Вт
Габариты (ширина х высота х глубина
·         GS 4024B : 447мм (Ш) x 88мм (В) x 500мм (Г)
·         GS 4016 : 447мм (Ш) x 130мм (В) x 500мм (Г)
** Без «ушей» шасси/выступов

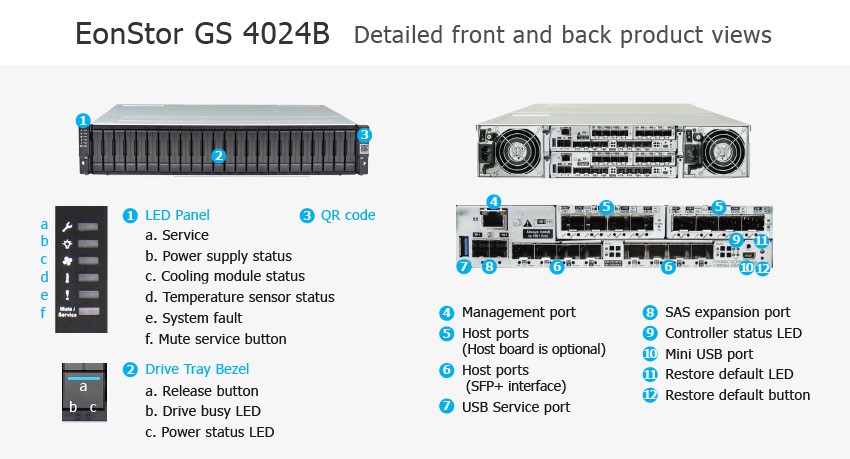

Детальный вид сзади и спереди
