IBM Storage Partitioning

Все, кто хотя бы раз сталкивался с системами хранения IBM, наверняка знает (или хоты бы хоть раз встречал) термин "Storage Partitions". Но зачастую даже те, кто с системой уже работал, не всегда правильно понимают его смысл. Поэтому сегодня несколько слов про эти самые "партиции".
Для всех систем DS3000/4000/5000 всегда при заказе присутствует некоторое количество Storage Partitions (от двух и более). Даже если явно в спецификации такой позиции нет, значит есть некоторое их количество, которое включено в системе по умолчанию. Я буду использовать термин лицензия (как и в англоязычном варианте, хотя правильнее наверное говорить про "активируемая кодом опция", так как это не право пользования, а именно активация).

Самая распространенная ошибка - мнение, что эта лицензия ограничивает каким-то образом число массивов или LUNов, которые можно создать. Это конечно же не так! Но давайте по порядку.
Обычно система хранения используется для подключения сразу нескольких серверов. Если это различные серверы, например Windows с MS SQL и Linux c Oracle, то каждый сервер должен иметь доступ только к своим дискам (LUN) на системе хранения. Можно конечно не монтировать "чужие" диски на серверах, можно в настройках FC адаптеров серверов отключать доступ к "чужим" дискам, некоторые коммутаторы также позволяют "фильтровать" LUNы для серверов. Все эти методы имеют существенный недостаток - любая ошибка в настройках или любое неосторожное действие с "чужим" LUN может полностью уничтожить данные на этом томе. Кроме того, "своими" для одного сервера будут нужны например LUN 0 и 3, для другого 1, 7 и 2, а для третьего - 4, 5 и 6. В некоторых операционных системах из-за этого (номера LUN идут не подряд и начинаются не с нуля) могут возникнуть проблемы.
Напрашивается логичное и правильное решение - использовать так называемый LUN mapping (с данными термином путаницы меньше и его практически всегда трактуют правильно). Суть состоит в том, что для каждого сервера создается список wwn портов HBA и ему сопоставляется список LUN, которые будут доступны для данного сервера. Для каждого сервера теперь LUN могут начинаться с 0 и идти подряд. Более того, теперь никакие настройки на сервере не нужны - сервер всегда видит свои и только свои LUN.

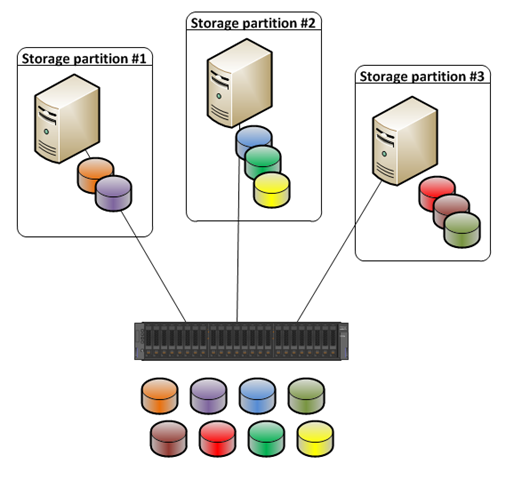

Так что же такое Storage Partitions? А это и есть то количество сопоставлений, которые можно сделать на данной системе хранения. Т.е. если мы будем подключать к системе хранения 3 независимых сервера, то нам достаточно 3х Storage partitions:

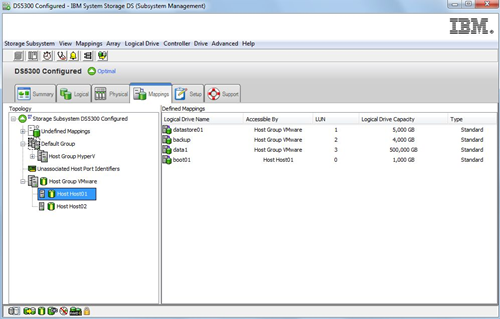

Почему именно независимых серверов? Очень просто: если нужно подключить два (или 3, или  10) сервера в кластер, так чтобы они имели доступ к одним и тем же дискам на СХД, то задействована будет только одна Storage Partition. Таким образом, говорить что на 10 серверов нужно именно 10 Storage Partitions не всегда правильно. На снимке – настройки Mapping для кластера из двух серверов, которые имеют доступ к одним и тем же дискам:

imageКак видим, для этого требуется только одна Storage partition:

imageНемного сложнее ситуация когда есть кластер из нескольких серверов и они должны не только иметь доступ к идентичному набору дисков, но каждый из этих серверов должен еще и иметь загрузочный диск на системе хранения (т.е. LUN0 должен быть у каждого сервера "свой", а все остальные - общие).


В этом случае для кластера из N серверов потребуется уже N+1 Storage Partitions. N активаций задействуется для предоставления загрузочного диска каждому из серверов и еще одна требуется для доступа к "общим" дискам.


В нашем примере мы задействовали 3 Storage Partitions на кластер из двух серверов. Количество задействованных в нашей конфигурации Storage Partitions легко определить визуально в Storage Manager на закладке Mapping - для каждой задействованной лицензии на экране в закладке Mapping радом с сервером или группой серверов будет вот такой значок image.
Ограничение на использование SP жесткое, т.е. задействовать больше лицензий, чем было куплено, нельзя и необходимо при планировании учитывать этот параметр, заказывая по мере необходимости дополнительные лицензии.
Максимальное число Storage Partitions для разных систем различно, более того, иногда максимум увеличивается с очередной новой прошивкой, но оно достаточно большое, чтобы вероятность его достижения была весьма мала – например для DS5300 можно активировать 512 partitions, а для DS3500 – 64 (и уже совсем скоро будет еще больше).
Если система была изначально заказана с 4мя Storage Partitions, а скоро нужно будет 6, ничего страшного - достаточно просто заказать активацию дополнительных SP. Правда есть одна тонкость: активация поставляется в бумажном виде и в большинстве случаев придется ждать эту бумагу два месяца, поэтому озаботится желательно заранее, а не за два дня до установки новых серверов. На СХД могут быть активированы только 2, 4, 8, 16, 32, 64, 128… Storage Partitions, поэтому если для реализации проекта необходимо будет 11 Storage Partitions, то заказать нужно 16 или больше.
