IBM: новые возможности и новые системы хранения

Уж не знаю чем так в IBM надоели вторничные анонсы, но похоже что теперь нам придется привыкать к новостям в четверг. В прошлый, например, было объявлено столько всего что теряюсь за что взяться вначале. Даже выстроить порядок по значимости довольно проблематично, поэтому пойду в случайном порядке :)

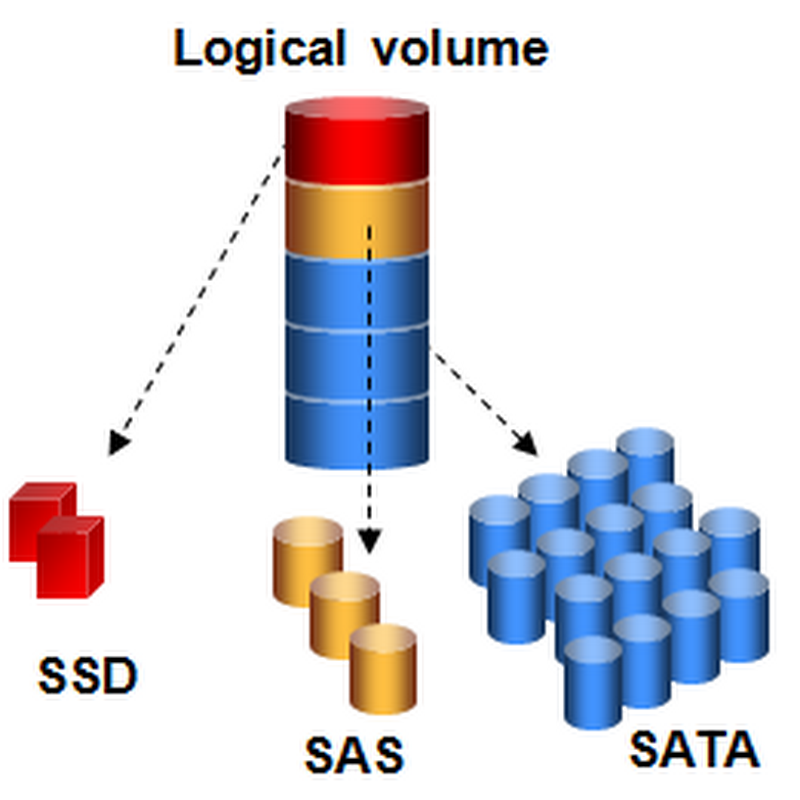

SAN Volume Controller (SVC) обновился до версии 6.1. Речь конечно идет не про железную часть SVC, а про программный код. Прежде всего, в новой версии будет доступна технология Easy Tier, которая уже некоторое время присутствует во флагмане – high end системе DS8700. Easy Tier автоматически размещает блоки данных, к которым доступ осуществляется наиболее частно, на более быстрых носителях (например, SSD дисках). Т.е. сам LUN может быть размещен частично на SSD, частично на SAS и частично на SATA дисках. Благодаря Easy Tier можно существенно повысить производительность дисковой системы без переноса всего LUN на более дорогие носители:
image Также добавилась поддержка VMware vSphere 4.1 и очередной порции дисковый систем как самой же IBM, так и от других компаний. Еще одно заметное изменение - радикально переделан пользовательский интерфейс. Хотя и старый был вполне логичен, но разобраться с ним было далеко не просто (особенно если до этого опыта работы с различными СХД было мало), но теперь внешний вид переняли у XIV. А надо заметить, что найти GUI проще и понятнее чем в XIV практически невозможно (на мой взгляд).
image Заодно с интерфейсом поменялись и некоторые термины. Вместо сложного “vDisk to host mapping” остался просто “Host mapping”, вместо “Space-efficient” – уже привычный всем “Thin provisioning”, вместо “Virtual  Disk (VDisk)” – гораздо более привычный пользователям СХД “Volume”, ну а вместо “Managed Disk (MDisk) group” – “Storage pool”. Небольшой ложкой дегтя для пользователей SVC с внутренними дисками SSD (а такая возможность для узлов CF8 появилась почти год как тому назад) будет необходимость немного подождать – внутренние SSD не поддерживаются в релизе 6.1. Их поддержка вновь появится, но немного позднее. Впрочем, это не должно сказаться на основной массе установленных систем.
Storwize V7000. Вот и сказано новое слово в системах IBM класса midrange. Вопреки многим подозрениям не имеет никакого отношения к приобретенной ранее компании Storwize и ее продуктам по компрессии данных в реальном времени. Более того, чтобы избежать путаницы бывшие Storwize получат новые названия, так как Storwize больше, по мнению IBM, подходит для системы хранения. (Очень интересный подход к приобретению компании – с одной стороны, приобрели ради конкретных технологий и продуктов, а с другой – нашли удачное применение старому названию. Можно сказать двойная отдача :) ). Что же это за зверь такой – V7000? Система эта уже гораздо более IBM чем широко известные DS3000/DS5000/Nxxx (первые две это OEM LSI, а N-серия тоже “чужая” и является OEM-ом NetApp). До недавнего момента IBM мог похвастаться полностью своими системами только в верхнем сегменте – DS8000, XIV (которая правда разработана вне IBM и уже потом куплена ). Ну и еще есть конечно очень сильный продукт – SAN Volume Controller. Но SVC является в чистом виде “виртуализатором”, т.е. не содержит жестких дисков (есть маленькое исключение в виде SSD, но про него пока забудем) и занимается исключительно обработкой потоков данных между серверами и СХД. А что если совместить SVC и небольшую дисковую систему? Такое решение зрело уже давно и именно оно нашло воплощение в продукте под названием Storwize V7000, который является комбинацией возможностей SVC (по большей части) и DS8000 (довольно скромный вклад). Очень хорошая иллюстрация нашлась здесь:
imageЗеленый цвет соответствует коду, привнесенному от SVC 5й версии; голубой – новые возможности, появившиеся и в SVC 6.1, и в V7000 (разумеется, всё что касается дисков и блоков питания относится только к V7000).
Для новой системы сразу появляется два типичных сценария внедрения:
  • новая система V7000 с относительно небольшим числом дисков и дальнейший рост за счет подключения внешних систем
  • плановое вытеснение уже установленной СХД на второй план за счет виртуализации
В случае с обычной версией SVC, оба таких сценария потребуют покупки сразу двух продуктов – непосредственно SVC и дисковой системы. Такой подход далеко не всегда находит понимание в “высших” сферах. А теперь достаточно приобрести V7000 и можно будет как использовать ее внутренние диски, так и подключать внешние системы хранения.
Так что же представляет собой V7000? Как и в случае с DS3500, доступны два базовых варианта – 2U система с 12ю дисками 3.5’’ и 2U с 24мя дисками 2.5’’. Поддерживаются диски SSD, SAS, Near Line SAS. На текущий момент можно подключать до 120 дисков, но уже ко второму кварталу 2011г. обещают увеличить число поддерживаемых дисков вдвое – до 240. Полки расширения также двух типов – 2U 12x3.5’’ и 24x2.5’’, подключаются через SAS 6Gbit. Контроллерный модуль содержит два контроллера, по 8ГБ кэша в каждом (правда, правильнее будет наверное сказать не кэша, а памяти). Каждый контроллер имеет по 4 порта FC 8Gbit и по 2 порта iSCSI 1Gbit. Внешние дисковые системы (для последующей виртуализации) подключаются через FC порты, т.е. порты на контроллере в принципе идентичны имеющимся в узлах SVC CF8. “Железо”, как я подозреваю, выпускается тем же самым производителем, который делает модули для систем XIV. Подключение полок расширения делается несколько иначе чем в остальных системах IBM. Вместо ставшего привычным подключения “сверху-вниз, снизу-вверх”, в V7000 полки подключаются последовательно. С одной стороны, это гораздо проще, с другой – чуть опаснее, так как полный отказ полки “в середине” приведет к отказу всех следующих за ней дисков. Справедливости ради стоит отметить, что такой печальный вариант развития событий крайне маловероятен в силу отсутствия незадублированных активных компонентов внутри полки. Кроме того, большинство других производителей не стесняются использовать такой способ подключения в системах с гораздо большим числом дисков. Для “внутренних” дисков поддерживается RAID 0, 1, 5, 6 и 10. Остальные возможности пришли из SVC – это выделение дискового пространства по требованию (thin provisioning), зеркалирование виртуальных дисков (VDisk mirroring), поддержка FlashCopy и RemoteCopy. Как и в новой версии SVC 6.1, поддерживается технология Easy Tier. Добавив всего несколько SSD в конфигурацию V7000 можно радикально увеличить производительность системы. А благодаря возможностям виртуализации, благодаря Easy Tier можно увеличить производительность томов, которые сейчас размещены на уже имеющихся дисковых системах. Удивительная по удобству использования графическая оболочка в V7000 пришла из систем IBM XIV.
Про остальные анонсы наверное чуть позднее – и без того получился слишком длинный пост.
