Supermicro SuperServer 6016T-NTF

clip_image002

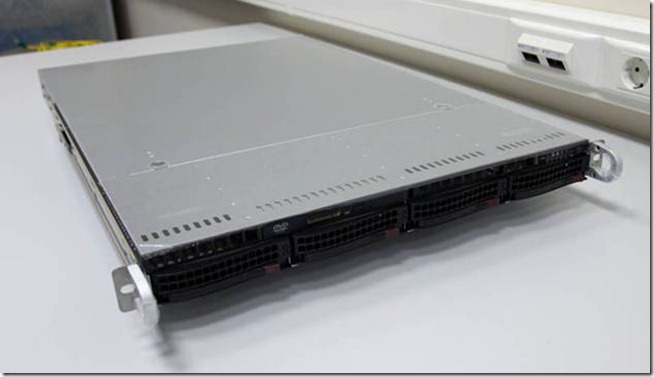

Новая одно-юнитовая платформа для CPU Nehalem на базе системной логики intel 5520, Supermicro SuperServer 6016T-NTF.

clip_image004

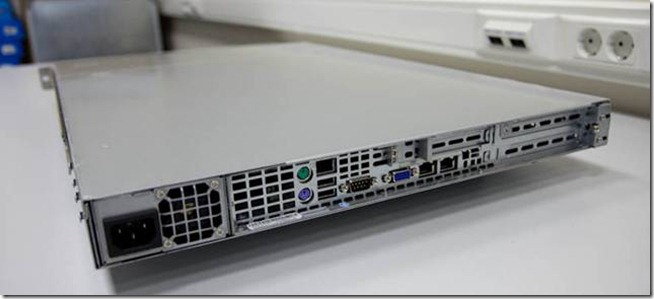

Вид сзади. Разъемы PS/2, IPMI network, USB, RS-232 COM, VGA, network.

clip_image006

На передней панели системы располагается кнопка идентификации платформы при нажатии, на которую сзади платформы загорается диод-идентификатор. Рядом с ней на передней панели диоды: идентификации (такая же кнопочка как спереди есть и сзади), сетевой активности, дисковой активности, питания. Кнопки перезагрузки и включения.

clip_image008
Высота системы 1U. Материнская плата Supermicro Super X8DTU-F. Спереди располагается четыре отсека для съемных дисков 3,5 дюйма, с другой стороны они подсоединены в корзину без экспандера. Корзина поддерживает горячую замену дисков. Диски могут быть SAS или SATA 3,5 дюйма. С помощью набортного RAID контроллера Intel ICH10R, SATA диски могут быть организованы в RAID 0, 1, 5, 10. Корзина поддерживает также и SAS диски, в случае необходимости их использования нужно добавить внешний PCIe контроллер.

clip_image010

Платформа со снятой крышкой. На внутренней стороне крышки изолированные вставки над компонентами, которые теоретически могут задеть крышку. Сделано во избежание короткого замыкания.

clip_image012

Снятый пластиковый кожух для оптимизации воздушного потока. Кожух сделан с вертикальными бортиками, которые имеют прорези в местах, где кожух пересекает радиаторы и прочие выдающиеся по вертикали компоненты.

clip_image014

В передней части корпуса расположены 4 маленьких вентилятора (40х56 мм, 4 пин, управляемые) обдувающих саму плату, ЦП и память. В правой части вместо них стоят пустые заглушки, поскольку там не расположено горячих компонент. Если в платформе размещать платы расширения, то рекомендуется заменить эти заглушки на вентиляторы, поскольку платы располагаются как раз за ними.

clip_image016

Видно, что на raiser располагаются 2 порта PCIe по 8 линий каждый. Возможна установка полноразмерных по высоте и длине плат. Это могут быть дисковые контроллеры, сетевые адаптеры или другие поддерживаемые платы PCIe.

clip_image018

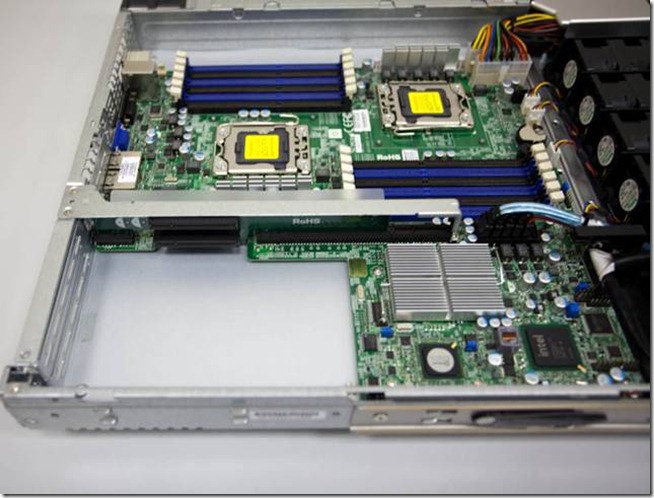

На плате 2 разъема для CPU - Quad-Core Intel Xeon®Processor 5500 (Nehalem-EP). Поддерживается до 96 GB 1333/1066/800MHz DDR3 ECC Registered memory или до 24 GB 1333/1066/800MHz DDR3 ECC Unbuffered memory. Слева внизу расположен чип, обеспечивающий два сетевых порта из трех (если посмотреть на платформу сзади, это два правых порта).

clip_image020

Как было видно на фото выше в системе по умолчанию 4 вентилятора, еще 2 могут быть добавлены при необходимости. Они оборудованы резиновыми шайбами, для снижения вибрации платформы и общего уровня шума.

clip_image022

Заглушка, стоящая на месте двух самых правых, если смотреть сзади, вентиляторов. Также оснащена резиновыми шайбами.

 Без имени

На фото логика платформы: Intel 5520 реализующий основную логику (красная рамка), Intel ICH10R в качестве набортного RAID контроллера (синяя рамка) и чип BMC с IPMI (желтая рамка). Также видны два полнофункциональных USB порта (оранжевая рамка).

clip_image026

В системе один блок питания, расположенный на фото - слева. Для замены блока питания необходимо разобрать всю платформу и открутить крепежные винты. Быстрой замены блока питания не предусмотрено. В конце блока питания внутри платформы расположен пластиковый кожух, скрывающий провода, чтобы они не мешали потоку воздуха.

clip_image028

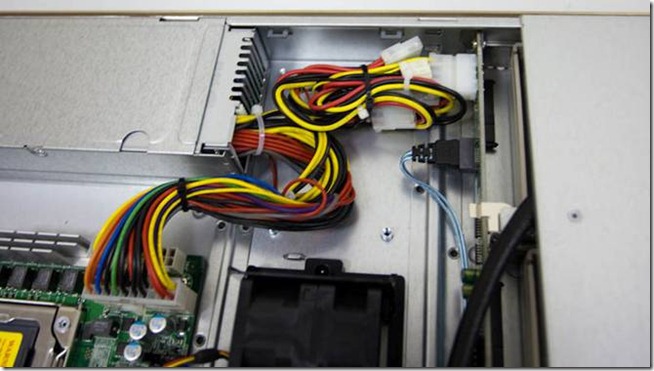

Снят кожух, закрывающий провода питания. Видна коммутация линий питания в плату с одной стороны и в дисковую корзину с другой.

clip_image030

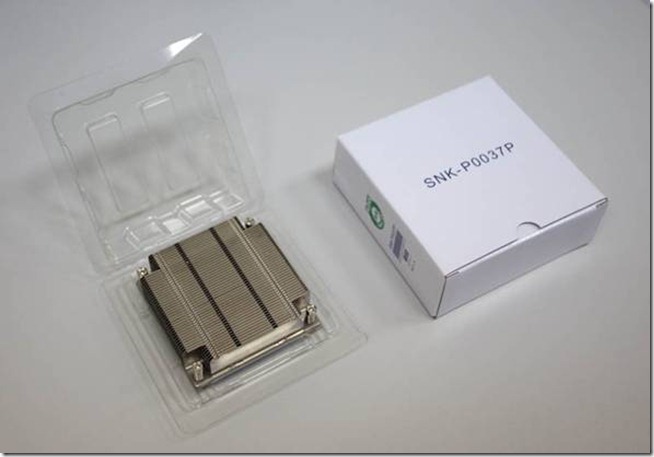

Внешний вид радиатора под CPU для данной платформы.

clip_image032

Комплект поставки. Инструкция к плате, диск с ПО, рельсы для монтажа в шкаф и крепежные элементы, шнур питания, набор для монтажа Floppy, набор для монтажа CD-ROM, крепежные винты. Что любопытно на плате порта для Floppy не предусмотрено, куда подключать - неясно.
